Sensor de nivel por horquilla vibrante
Vista principal

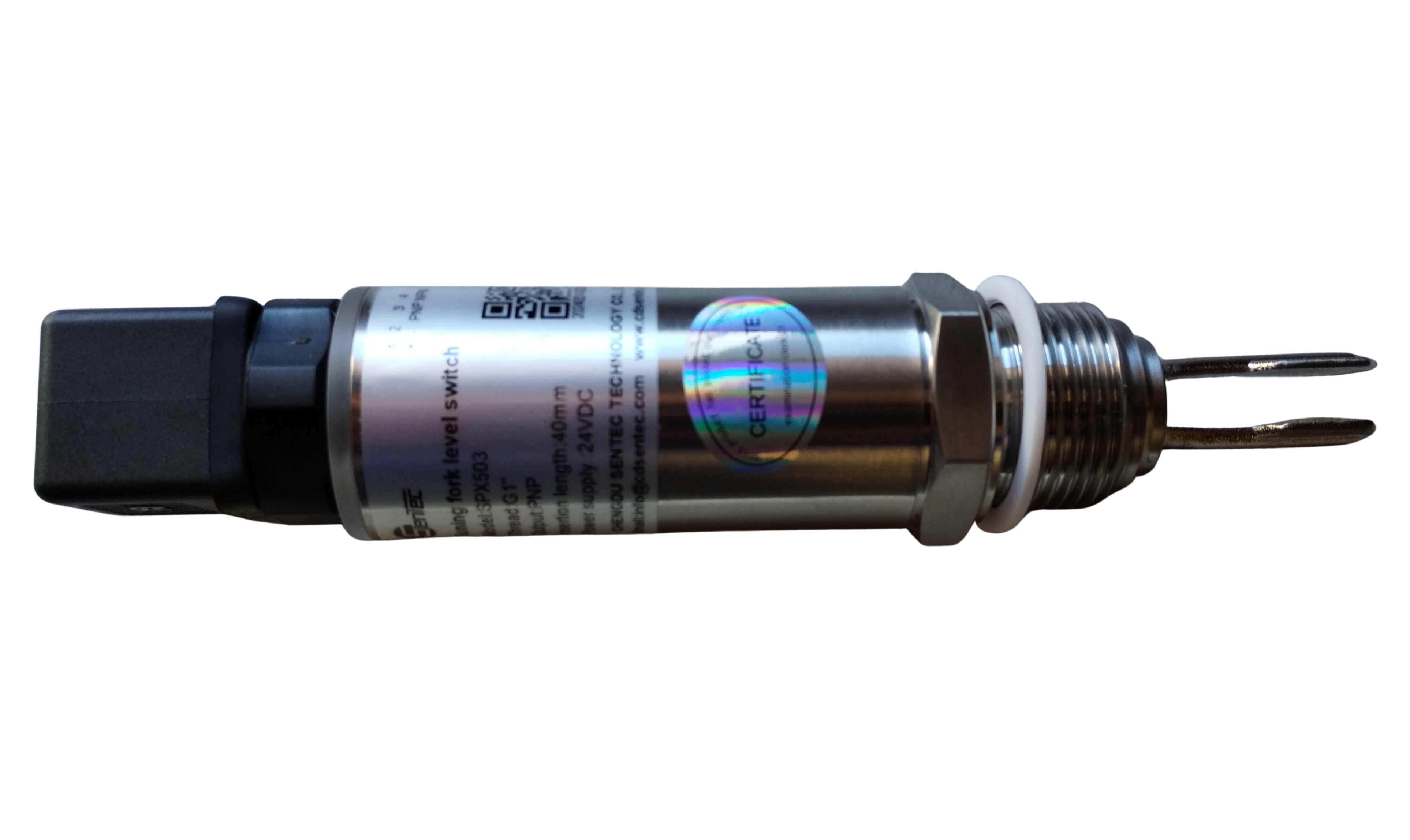

Vista lateral

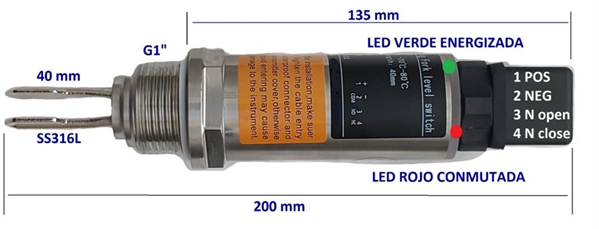

Dimensiones

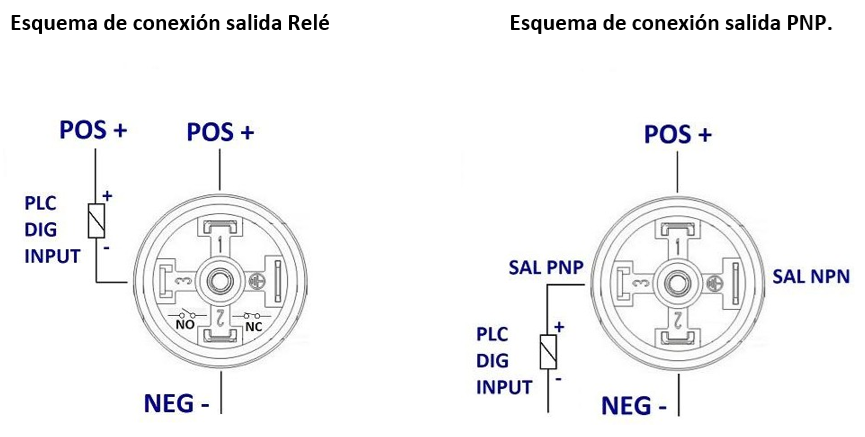

Esquema conexión

Sensor de Nivel por Horquilla Vibrante

Interruptor de nivel vibratorio tipo diapasón para detección confiable en líquidos y sólidos

El sensor de nivel por horquilla vibrante utiliza tecnología de vibración por diapasón ampliamente utilizada en aplicaciones industriales argentinas para detectar la presencia o ausencia de material líquido o sólido. Su principio de funcionamiento se basa en dos púas metálicas (horquilla) que vibran a frecuencia resonante. Cuando el material cubre las púas, la frecuencia de vibración cambia, detectando así el nivel del material.

Esta tecnología versátil funciona tanto con líquidos (agua, aceites, productos químicos) como con sólidos (granos, cereales, pellets, polvos, harinas). La construcción robusta en acero inoxidable 316L garantiza durabilidad y resistencia a la corrosión en ambientes industriales exigentes.

Dos opciones de salida: versión con relé para control directo de equipos, o versión con salida transistor PNP ideal para integración con PLCs, pantallas HMI y sistemas de automatización industrial. El sensor incluye indicadores LED (verde en operación, rojo cuando detecta material) para diagnóstico visual inmediato.

Solicitar cotización Descargar ficha técnica

Especificaciones Técnicas

Modelo
SPX503
Frecuencia de oscilación
350 / 1000 Hz
Tecnología
Horquilla vibrante (diapasón)
Material
Acero inoxidable 316L
Alimentación
24 Vdc (~20mA, 0.5W)
Salida versión Relé
Contacto NA/NC
Salida versión PNP
Transistor PNP (máx 300mA)
Conexión eléctrica
Conector DIN 43650-A
Conexión a proceso
Rosca 1" BSP (Gas)
Temperatura
-20°C a +85°C
Presión máxima
<20 Bar
Densidad mínima
Líquidos ≥0,7 g/cm³ · Sólidos ≥0,1 g/cm³
Protección
IP65
Longitud total
200 mm
Longitud horquilla
40 mm
Indicación
LED verde/rojo

Aplicaciones Principales

🌾

Silos de Granos y Cereales

Detección de nivel en silos de trigo, maíz, cebada, soja, arroz y otros cereales granulados

🏭

Polvos Industriales

Control de nivel en tolvas de harinas, cementos, resinas en polvo, plásticos granulados y aditivos

💧

Tanques de Líquidos

Monitoreo de nivel en agua, aceites, productos químicos, leche, bebidas y líquidos de proceso

🔩

Pellets y Material Granulado

Detección en tolvas de pellets plásticos, alimento balanceado, fertilizantes y material particulado

⚙️

Automatización Industrial

Integración con PLCs para control de dosificación, carga/descarga automática y sistemas SCADA

🛡️

Alarmas de Nivel

Protección contra desborde o vaciado, alarmas visuales y sonoras, parada de equipos por seguridad

Ventajas del Interruptor de Nivel Vibratorio tipo Diapasón

✓
Versátil: líquidos y sólidos Funciona con materiales líquidos y sólidos sin necesidad de cambiar el sensor, ideal para aplicaciones mixtas
✓
Sin partes móviles complejas La horquilla vibra pero no tiene mecanismos de desgaste, garantizando larga vida útil
✓
No se ve afectado por espuma A diferencia de sensores ultrasónicos, la espuma no interfiere con la detección
✓
Construcción robusta Acero inoxidable 316L, resistente a corrosión, apto para ambientes industriales agresivos
✓
Fácil integración con automatización Salida PNP compatible con entradas digitales de PLCs, o salida relé para control directo
✓
Indicación visual LED verde cuando está operativo, LED rojo cuando detecta material - diagnóstico inmediato
✓
Instalación simple Montaje mediante rosca 1" BSP, conector eléctrico estándar DIN 43650-A
✓
Bajo mantenimiento Tecnología confiable y probada, sin necesidad de calibración periódica

Horquilla vibrante vs otras tecnologías de nivel

Comparativa para elegir la tecnología de detección de nivel adecuada según tu aplicación

Tecnología Cuándo elegirla en lugar de horquilla vibrante Cuándo horquilla vibrante es mejor opción
Medidor de paletas rotativas →
Paleta giratoria electromecánica		 Sólidos densos en silos y tolvas (granos, cereales, pellets), especialmente materiales que tienden a adherirse: la paleta en movimiento permanente impide que el producto se deposite sobre el sensor. Líquidos (las paletas rotativas no sirven para líquidos), y sólidos muy livianos o polvos finos (densidad < 0,5 g/cm³) donde la paleta no genera suficiente resistencia. También cuando se busca un sensor sin motor ni partes giratorias.
Capacitiva
Variación de capacitancia		 Detección de interfaces líquido-líquido o materiales muy livianos donde incluso la horquilla puede quedar corta. Materiales con humedad variable o cambios de composición: la horquilla vibrante detecta por amortiguamiento mecánico y no le afectan las variaciones de constante dieléctrica que sí generan falsos positivos en la capacitiva.
Ultrasónico → / Radar →
Medición continua sin contacto		 Cuando se necesita medición continua del nivel (no sólo puntual), inventario en tiempo real o monitoreo del volumen total almacenado. Cuando sólo se necesita detección puntual (lleno/vacío). La horquilla es más económica y no se ve afectada por espuma, vapor ni polvo en suspensión, que sí pueden interferir con la lectura del ultrasónico.

¿No tenés claro cuál es la mejor opción para tu aplicación? Consultanos por WhatsApp y te asesoramos sin cargo.

Preguntas Frecuentes

¿Cómo funciona el sensor de horquilla vibrante?
El sensor hace vibrar dos púas metálicas (horquilla) a su frecuencia resonante. Cuando el material líquido o sólido cubre las púas, la frecuencia de vibración cambia debido al amortiguamiento. El sensor electrónico detecta este cambio y activa la salida. Es un principio robusto y confiable usado en miles de aplicaciones industriales.
¿Qué versión elijo: Relé o PNP?
Versión Relé: Para control directo de equipos (bombas, motores, válvulas, alarmas). Entrega un contacto seco conmutable según la especificación del modelo.

Versión PNP: Para conectar a PLC, pantalla HMI o sistema de automatización. Proporciona señal digital compatible con entradas de 24Vdc.
¿Funciona con cualquier tipo de material?
Funciona con la mayoría de líquidos y sólidos. En líquidos requiere una densidad mínima aproximada de 0,7 g/cm³; en sólidos y polvos el umbral es mucho menor (desde ~0,1 g/cm³), lo que lo hace apto para harinas, cementos y materiales livianos. Evitar: líquidos muy viscosos o pegajosos (chocolate, mantequilla) que puedan solidificarse en el sensor, y sólidos con partículas grandes (~5mm) que puedan alojarse entre las púas de la horquilla.
¿Se puede usar en tanques presurizados?
Sí, el sensor soporta presiones de hasta 20 bar. Para presiones mayores consultar otras versiones o tecnologías alternativas.
¿Qué mantenimiento requiere?
Mantenimiento mínimo. Inspección visual periódica para verificar que no haya material adherido en las púas que pueda afectar la detección. En caso de incrustaciones, limpiar con solución compatible. Verificar conexiones eléctricas y estado del conector. No requiere calibración.
¿Cómo se instala el sensor?
El sensor se instala mediante rosca 1" BSP en la pared del tanque o silo, a la altura donde se desea detectar el nivel. Las púas deben quedar libres hacia el interior del recipiente. La conexión eléctrica se realiza mediante conector DIN 43650-A estándar. Se recomienda sellado adecuado de la rosca.
¿Se ve afectado por condensación o humedad?
El sensor tiene protección IP65 que lo hace resistente a salpicaduras, condensación y ambientes húmedos. Para uso exterior se recomienda protegerlo de exposición solar directa y lluvia intensa. El conector eléctrico debe mantenerse seco.
¿Realizan envíos a toda Argentina?
Sí, realizamos envíos a todo el país mediante empresas de transporte de cargas, empresas de correo postal, mensajería, etc.

¿Necesitás asesoramiento técnico?

Te ayudamos a determinar si el sensor de horquilla vibrante es la solución adecuada para tu aplicación específica.
