Sensor de Nivel Flotante
Acero Inoxidable

Q: ¿Qué diferencia hay entre contacto NA y NC?

Normal Abierto (NA): El contacto se cierra cuando el flotador sube (líquido presente). Se usa típicamente para alarma de nivel alto o activación de bombas de vaciado. Normal Cerrado (NC): El contacto se abre cuando el flotador sube (líquido presente). Se usa para alarma de nivel bajo o protección contra funcionamiento en seco de bombas.

Q: ¿Sirve para 220 VAC?

Sí, esta versión admite 220 VAC (tensión máxima de conmutación 300 VAC / 350 VDC). El contacto es un reed switch de 50 W máximo, por lo que a 220 VAC conviene mantener la corriente baja (referencia: 100 a 150 mA). Para señalización, entradas de PLC o cargas pequeñas se conecta directo. Para bombas, motores o electroválvulas grandes, el sensor debe accionar la bobina de un relé o contactor que maneje la carga de potencia. En cargas inductivas se recomienda un supresor RC (snubber) en paralelo.

Detección confiable de nivel en tanques con montaje lateral

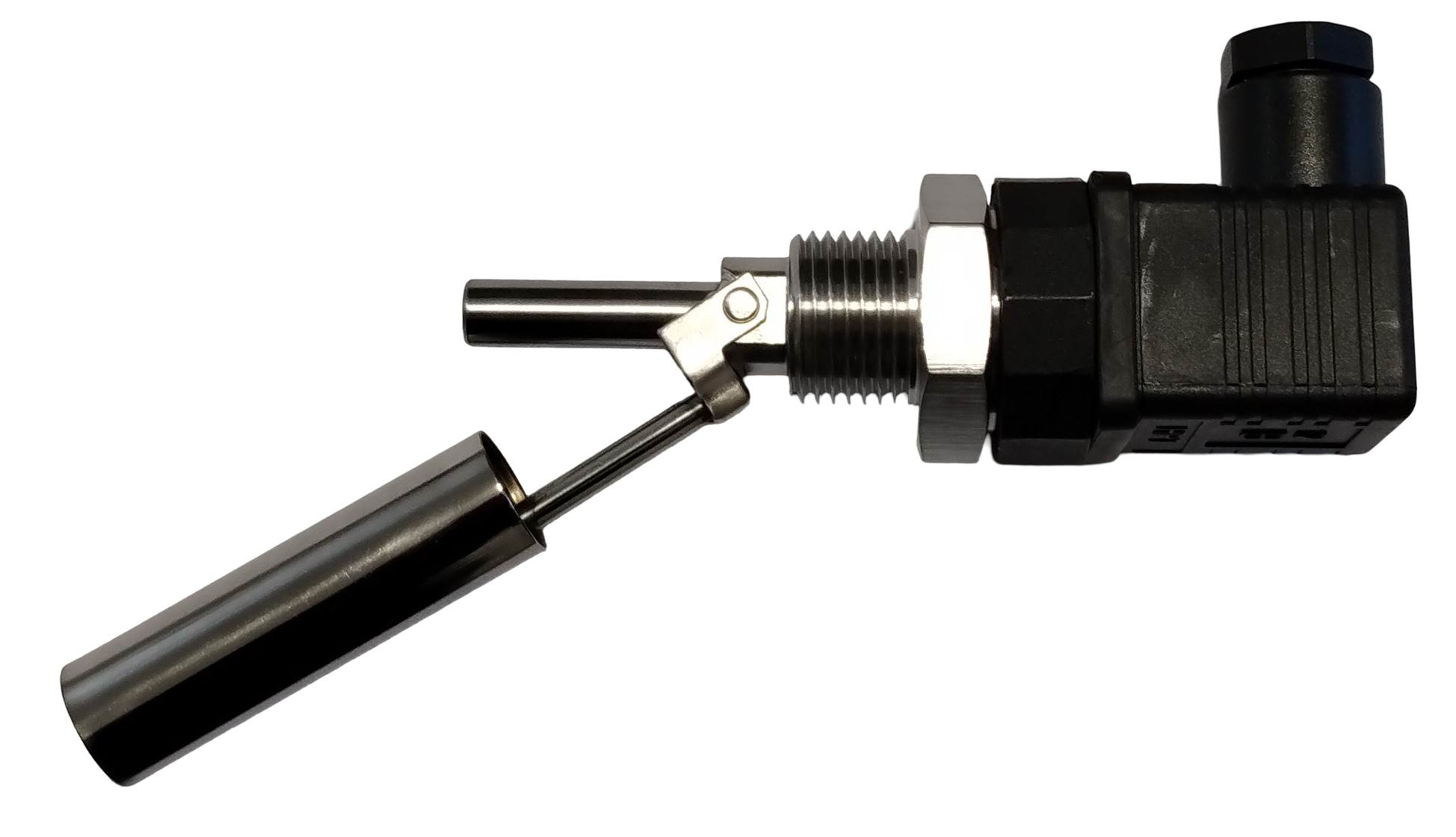

El sensor de nivel flotante magnético es un dispositivo robusto y confiable utilizado en aplicaciones industriales en Argentina para detección de niveles máximos o mínimos en tanques con líquidos. Su principio de funcionamiento se basa en un flotador de acero inoxidable que contiene un imán permanente, el cual activa un contacto reed switch hermético cuando el nivel del líquido alcanza la posición del sensor.

La construcción íntegramente en acero inoxidable 304 garantiza excelente resistencia a la corrosión y compatibilidad con una amplia gama de líquidos: agua limpia, agua de proceso, aceites hidráulicos, gasoil, soluciones acuosas no agresivas y otros líquidos compatibles con acero inoxidable 304.

Montaje lateral simple: Se instala mediante rosca 1/2" G en la pared del tanque a la altura deseada. El flotador cuelga verticalmente dentro del tanque. Cuando el líquido sube y levanta el flotador, el contacto interno cambia de estado, permitiendo detectar la condición de nivel alcanzado o nivel bajo según la aplicación.

Solicitar cotización Descargar ficha técnica

Especificaciones Técnicas

Modelo

F6-SH

Material

Acero inoxidable SUS304

Salida

Contacto NA/NC

Potencia máxima

50 W

Tensión máxima de conmutación

350 Vdc / 300 Vac

Corriente máxima de conmutación

0,7 A DC / 0,5 A AC

Corriente máxima de paso (carry)

2,5 A

Conexión eléctrica

Conector DIN 43650

Conexión a proceso

Rosca 1/2" G

Rango de temperatura

-10 °C a +135 °C

Presión máxima de trabajo

300 PSI (≈ 20,7 bar)

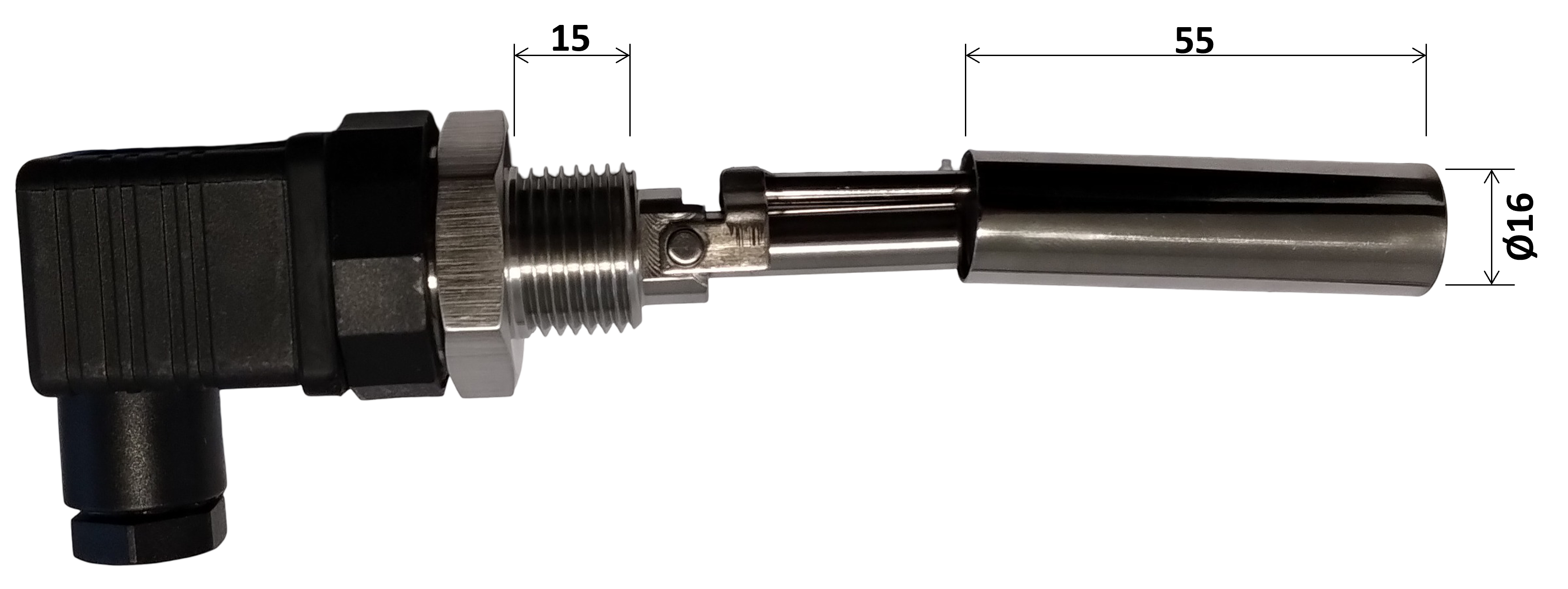

Longitud flotador

55 mm

Diámetro flotador

16 mm

Consideraciones eléctricas: uso con 220 VAC

Esta versión admite tensión de 220 VAC (máximo 300 VAC / 350 VDC). El contacto es un reed switch con potencia máxima de conmutación de 50 W, por lo que a 220 VAC la corriente conmutada debe ser baja. Como referencia práctica, conviene no superar los 100 a 150 mA y dejar margen respecto del máximo.

✓ Conexión directa (apta)

Señalización (luces piloto, balizas LED de bajo consumo), entradas de PLC, buzzers, relés de bajo consumo y electroválvulas pequeñas.

⚠ Mediante relé o contactor (recomendado)

Bombas, motores, electroválvulas grandes o cualquier carga que supere la capacidad del contacto. El sensor comanda un relé y el relé maneja la carga de potencia.

Criterio simple: el sensor decide, el relé ejecuta. Para cargas inductivas (bobinas, electroválvulas) se recomienda colocar un supresor RC (snubber) en paralelo a la carga, lo que prolonga significativamente la vida del contacto.

Aplicaciones Principales

💧

Tanques de Agua

Control de nivel en tanques de agua potable, reservas domiciliarias, cisternas y aljibes

⚙️

Aceites Hidráulicos

Monitoreo de nivel en depósitos de aceite hidráulico, sistemas de lubricación y equipos industriales

⛽

Gasoil y Aceites

Monitoreo de nivel en tanques de gasoil, aceites minerales y productos derivados del petróleo no volátiles

🏭

Procesos Industriales

Aplicaciones industriales con agua de enfriamiento, fluidos hidráulicos de proceso, entre otros

🔧

Sistemas de Automatización

Detección de nivel para control automático de bombas de llenado, vaciado o transferencia de líquidos

📦

Tanques de Almacenamiento

Gestión de nivel en tanques de almacenamiento de aceites, químicos compatibles y líquidos industriales

Ventajas del Sensor Flotante Magnético

✓

Simplicidad mecánica Tecnología probada basada en principio magnético simple, sin electrónica compleja susceptible de fallas

✓

Contacto seco (libre de potencial) Permite integración directa con PLCs, controladores, sistemas de alarma y arrancadores de bombas

✓

Sin consumo eléctrico propio El sensor no requiere alimentación eléctrica para funcionar, solo el circuito conectado consume energía

✓

Resistente a la corrosión Construcción completamente en acero inoxidable 304, compatible con amplia gama de líquidos

✓

Instalación simple Montaje lateral mediante rosca 1/2" G estándar, conexión eléctrica mediante conector DIN 43650

✓

Sin necesidad de calibración No requiere ajustes, calibración ni mantenimiento programado. Funciona indefinidamente una vez instalado

✓

Amplio rango de temperatura Opera correctamente desde -10°C hasta +135°C, apto para aplicaciones con temperatura elevada

✓

Conector industrial estándar Conexión eléctrica mediante DIN 43650, permite cableado simple y conexión/desconexión rápida

✓

Doble funcionalidad NA/NC El mismo sensor se puede utilizar como normal abierto o normal cerrado según su instalación

✓

Compatible con diversos líquidos Apto para agua, aceites hidráulicos, gasoil y soluciones compatibles con acero inoxidable 304

¿Acero inoxidable o polipropileno? El acero inoxidable 304 llega hasta 135 °C y resiste gasoil, aceites hidráulicos y agua de proceso. Para soluciones acuosas y químicos que atacan al metal, o cuando hace falta aislación eléctrica, conviene un sensor de nivel flotante plástico, que trabaja hasta 85 °C y es más económico.

¿Aviso de nivel o nivel en continuo? El flotante inox avisa cuando el líquido llega a un punto. Para ver cuánto combustible queda en un tanque de grupo electrógeno, tractor o barco, con reloj indicador o salida 4-20 mA, el equipo es un medidor de nivel de gasoil tipo aforador.

¿No hay lugar para el flotador o no se puede perforar el tanque? En agua y otros líquidos conductores, la detección de punto también se resuelve con un control de nivel por electrodos: varillas de acero inoxidable que cuelgan desde arriba, sin partes móviles, y entran donde un flotador no tiene lugar para moverse. No sirve para gasoil ni aceites, que no conducen.

Preguntas Frecuentes

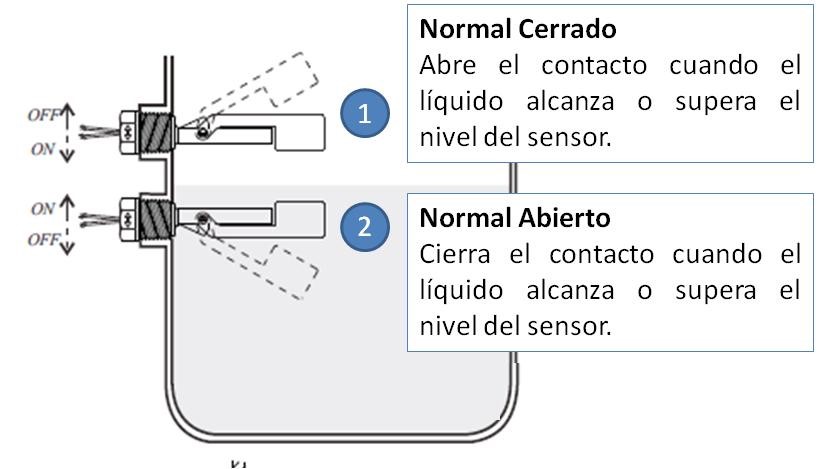

¿Qué diferencia hay entre contacto NA y NC?

Normal Abierto (NA): El contacto se cierra cuando el flotador sube (líquido presente). Se usa típicamente para alarma de nivel alto o activación de bombas de vaciado.

Normal Cerrado (NC): El contacto se abre cuando el flotador sube (líquido presente). Se usa para alarma de nivel bajo o protección contra funcionamiento en seco de bombas.

¿Sirve para 220 VAC?

Sí, esta versión admite 220 VAC (tensión máxima de conmutación 300 VAC / 350 VDC). El contacto es un reed switch de 50 W máximo, por lo que a 220 VAC conviene mantener la corriente baja (referencia: 100 a 150 mA).

Para señalización, entradas de PLC o cargas pequeñas se conecta directo. Para bombas, motores o electroválvulas grandes, el sensor debe accionar la bobina de un relé o contactor que maneje la carga de potencia. En cargas inductivas se recomienda un supresor RC (snubber) en paralelo.

¿Se puede usar en tanques con agitación o movimiento del líquido?

Sí, el sensor funciona correctamente con movimiento moderado del líquido. El flotador magnético responde al nivel promedio. En aplicaciones con turbulencia muy fuerte se recomienda considerar un tubo tranquilizador o tecnologías alternativas como horquilla vibrante.

¿Es compatible con productos químicos agresivos?

El sensor está construido en acero inoxidable 304, compatible con agua, aceites hidráulicos, gasoil y soluciones acuosas no fuertemente corrosivas. Para productos químicos agresivos (ácidos fuertes, bases concentradas, solventes) consultar compatibilidad específica o considerar versión en acero 316 o materiales especiales. Nota: Este sensor no posee certificación antiexplosiva ni intrínsecamente seguro, por lo que no debe usarse en atmósferas explosivas.

¿Cómo se instala el sensor?

El sensor se instala mediante rosca 1/2" G en la pared lateral del tanque, a la altura donde se desea detectar el nivel. El flotador cuelga verticalmente dentro del tanque. Se recomienda usar cinta teflón o sellador compatible en la rosca. La conexión eléctrica se realiza mediante conector DIN 43650.

¿Se puede usar en tanques presurizados?

El sensor está diseñado para tanques abiertos o con presión atmosférica. Para tanques presurizados se debe verificar que el diseño del sensor y el prensaestopa soporten la presión de trabajo, o considerar sensores específicos para aplicaciones presurizadas.

¿Qué mantenimiento requiere?

El mantenimiento es mínimo. Se recomienda inspección visual periódica del flotador para verificar que no haya acumulación de material adherente que pueda afectar su movimiento. En caso de incrustaciones, limpiar el flotador con solución compatible con el material del tanque. Verificar periódicamente el correcto funcionamiento del contacto.

¿Se puede usar para medición de nivel continua?

No, este sensor es de detección puntual (on/off). Detecta cuando el nivel alcanza o no la posición del sensor, pero no mide el nivel de forma continua. Para medición continua se deben usar sensores ultrasónicos, sumergibles por presión hidrostática o flotantes con transmisor magnético.

¿Realizan envíos a toda Argentina?

Sí, realizamos envíos a todo el país mediante empresas de transporte de cargas, empresas de correo postal, mensajería, etc.
