Medidor de Nivel Sumergible
por Presión Hidrostática

Transductor de nivel continuo con sensor piezoresistivo y salida 4-20mA

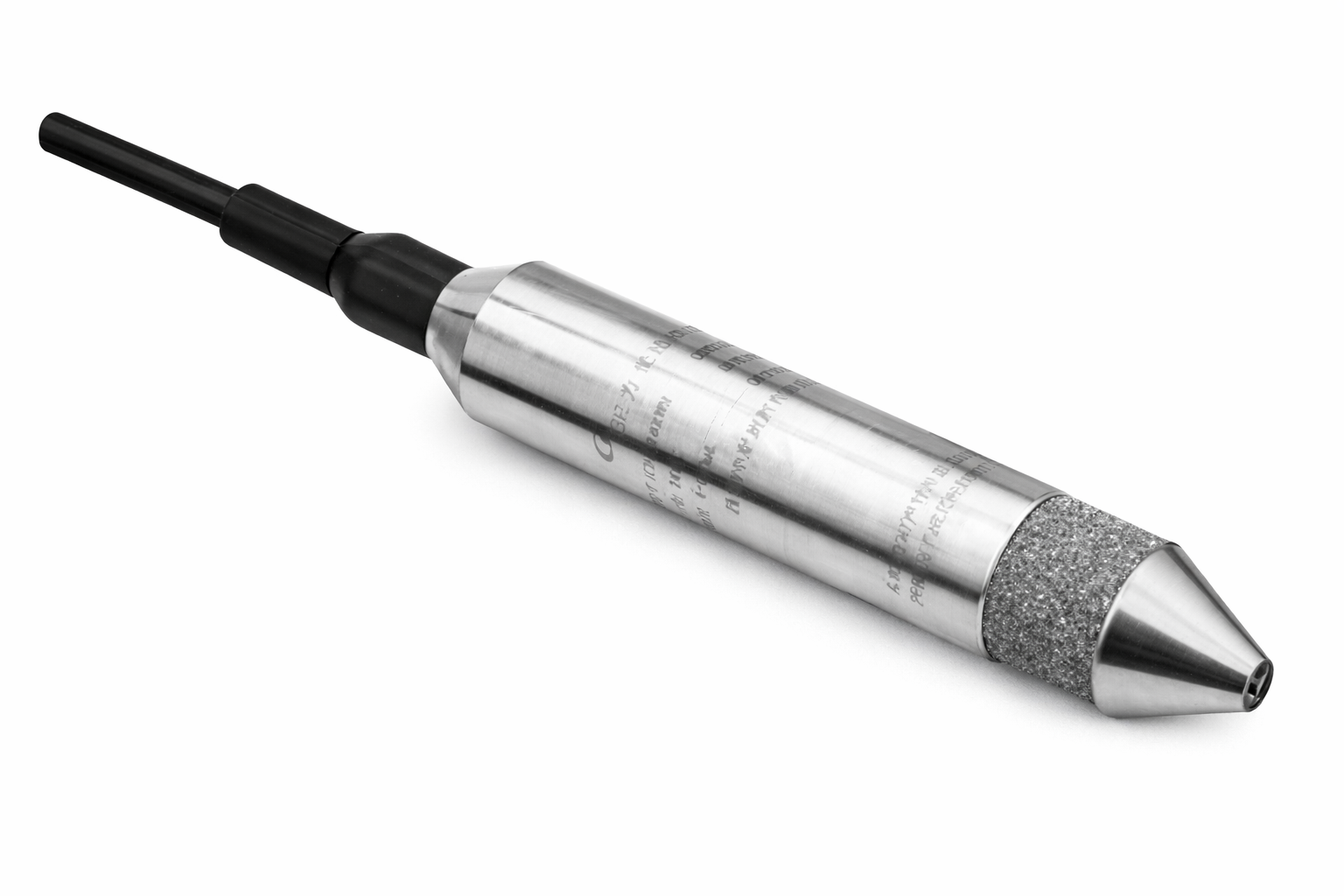

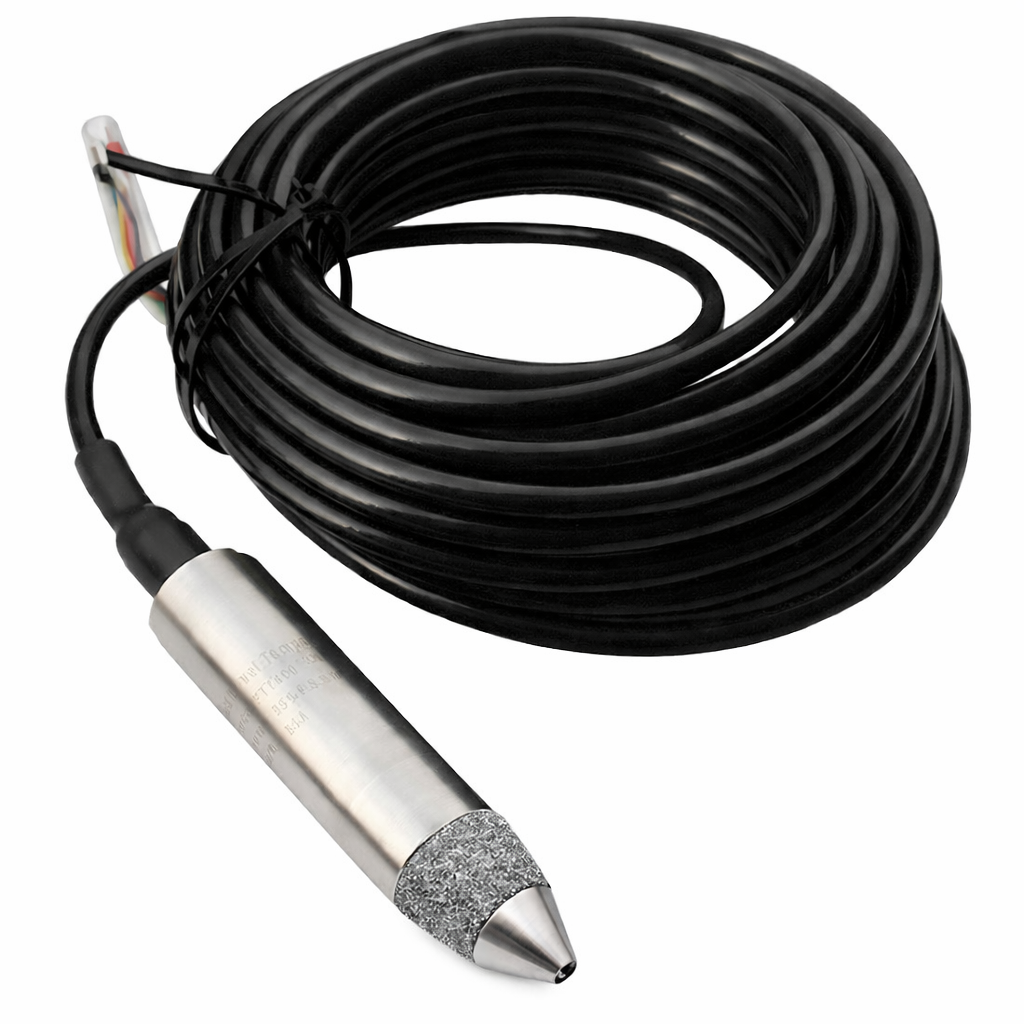

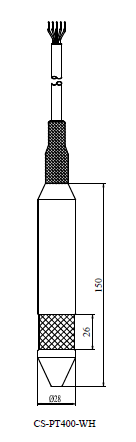

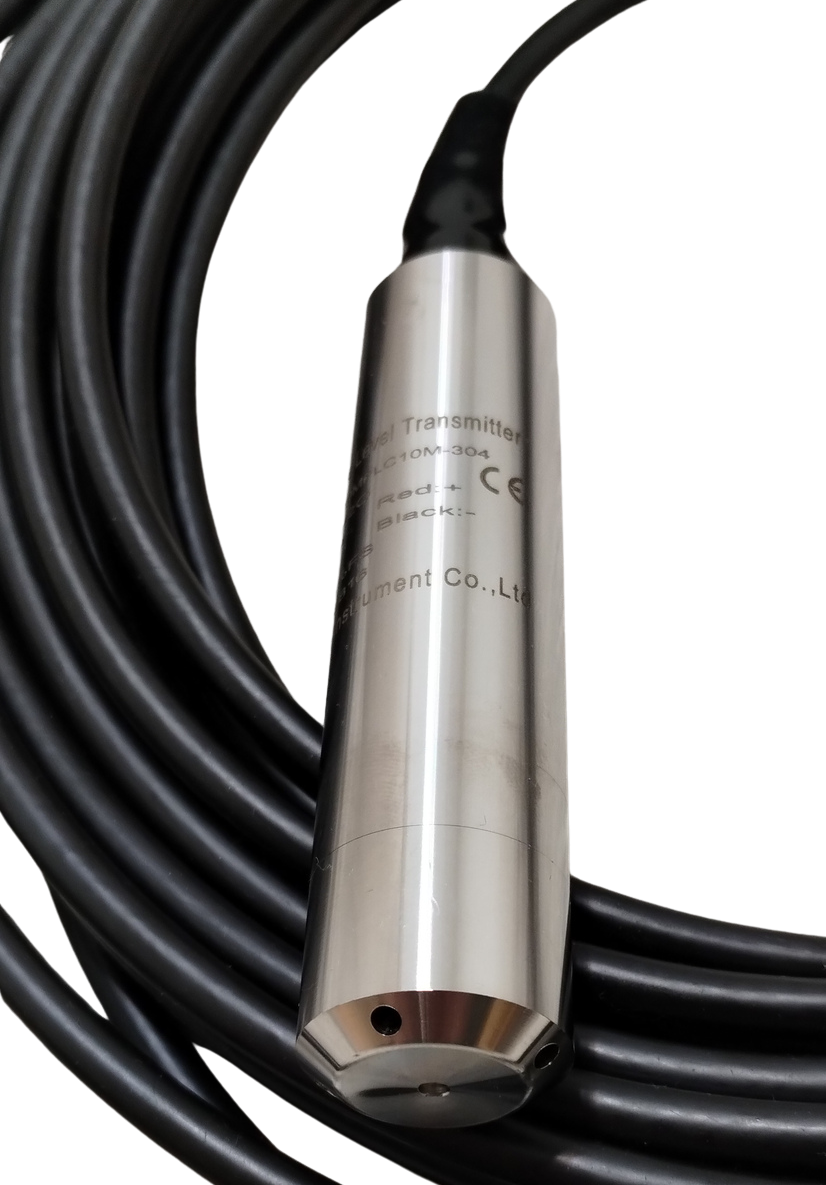

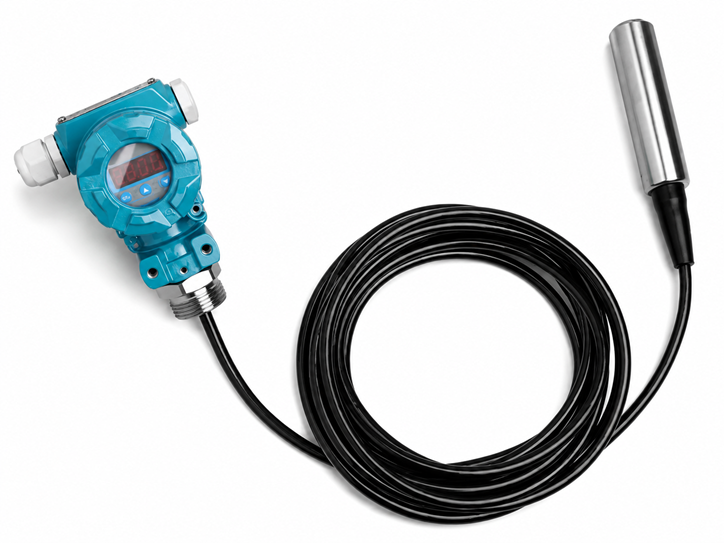

El medidor de nivel sumergible CS-PT400WH es un transductor de presión hidrostática utilizado en aplicaciones industriales en Argentina para medición continua y precisa de nivel de líquidos en tanques, cisternas, pozos y reservorios. Su principio de funcionamiento se basa en un sensor piezoresistivo que convierte la presión del líquido en una señal eléctrica proporcional de 4-20mA.

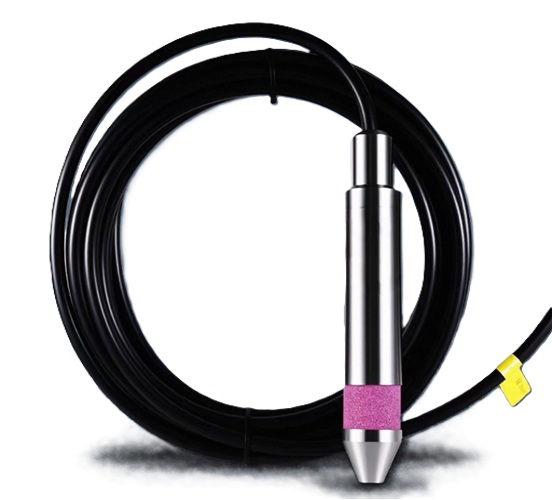

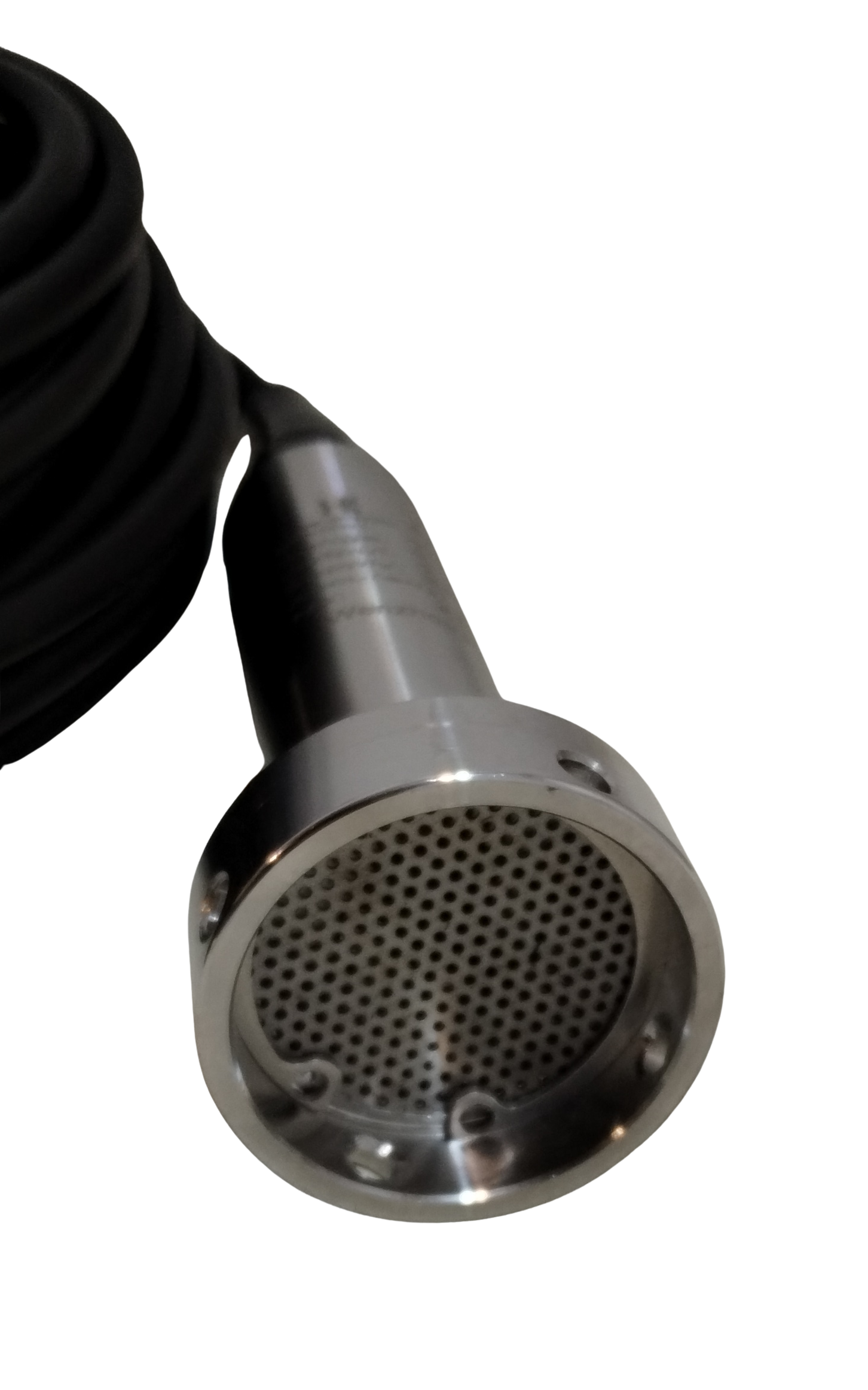

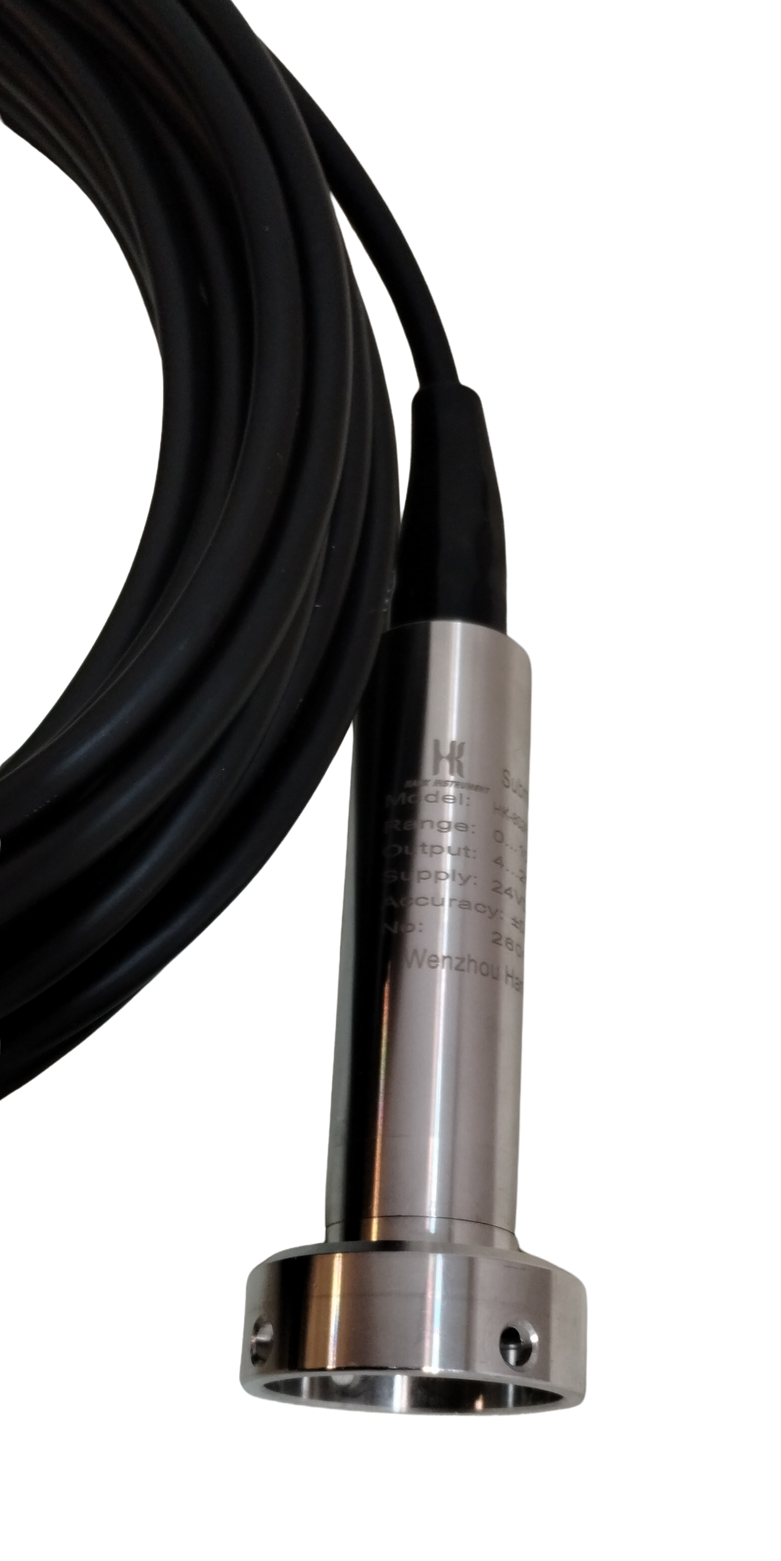

La característica distintiva de este modelo es su filtro cerámico que permite su uso en aguas residuales, lodos y líquidos con sólidos en suspensión. La construcción en acero inoxidable 316L garantiza excelente resistencia a la corrosión y compatibilidad con una amplia gama de líquidos industriales.

Medición continua de alta precisión: A diferencia de los sensores flotantes que solo detectan puntos específicos, este transductor mide el nivel de forma continua con una precisión de 0.1% Span. La señal 4-20mA permite integración directa con PLCs, controladores y sistemas SCADA. El cable viene con longitud aproximada de 2 metros más que el rango de medición (ej: rango 10m → cable ~12m).

Rangos de medición disponibles en stock

0 a 4 MCA

Tanques hasta 4 metros

0 a 6 MCA

Tanques hasta 6 metros

0 a 10 MCA

Tanques hasta 10 metros

0 a 15 MCA

Pozos hasta 15 metros

Otros rangos disponibles bajo pedido. Consultanos si necesitás un rango específico o longitud de cable diferente.

Solicitar cotización Descargar ficha técnica

Especificaciones Técnicas

Modelo

CS-PT400WH

Tipo de sensor

Piezoresistivo de silicio

Rangos disponibles

0-4, 0-6, 0-10, 0-15 MCA

Salida analógica

4-20 mA (3 hilos)

Precisión

0.1% Span

Estabilidad

Típico 0.1% FS, Máx 0.2% FS

Alimentación

12-36 Vdc

Tiempo de respuesta

10 ms

Temperatura operación

-40°C a 85°C

Temperatura compensada

-10°C a 70°C

Material construcción

Acero inoxidable 316L

Filtro protector

Cerámico (aguas residuales)

Cable

Cable ventilado 3 hilos

Sobrepresión

1.5x del rango

Presión de rotura

3x del rango

Tipo de presión

Relativa (gauge)

Aplicaciones Principales

💧

Tanques y Cisternas

Medición continua de nivel en tanques de agua, reservas industriales y cisternas de almacenamiento

🏞️

Pozos Profundos

Monitoreo de nivel en pozos de agua, perforaciones y reservorios subterráneos

🌊

Embalses y Reservorios

Control de nivel en embalses, lagunas de retención y reservorios de gran capacidad

♻️

Tratamiento de Aguas

Medición en plantas de tratamiento de aguas residuales y efluentes industriales

🏭

Procesos Industriales

Monitoreo de nivel en procesos químicos, tanques de proceso y almacenamiento industrial

🌫️

Líquidos con Sólidos

Medición en aguas con lodos, sedimentos y líquidos con partículas en suspensión

Ventajas del Medidor Sumergible

✓

Medición continua de nivel A diferencia de sensores puntuales, proporciona lectura continua del nivel con salida proporcional 4-20mA

✓

Alta precisión Precisión de 0.1% Span garantiza mediciones confiables para control de procesos y facturación

✓

Filtro cerámico para aguas residuales Protege el sensor permitiendo su uso en aguas con sólidos, lodos y efluentes industriales

✓

Construcción robusta en 316L Acero inoxidable de alta calidad resiste corrosión y es compatible con amplia variedad de líquidos

✓

Cable ventilado Compensa automáticamente variaciones de presión atmosférica para mayor precisión

✓

Fácil integración Salida 4-20mA estándar compatible con PLCs, SCADA, controladores e indicadores industriales

✓

Sin partes móviles Tecnología de estado sólido sin elementos mecánicos que se desgasten o requieran mantenimiento

✓

Amplio rango de temperatura Opera de -40°C a 85°C, apto para aplicaciones en condiciones ambientales extremas

✓

Respuesta rápida Tiempo de respuesta de 10ms permite control dinámico de procesos y detección rápida de cambios

✓

Instalación simple Se sumerge directamente en el líquido sin necesidad de estructuras complejas de montaje

Preguntas Frecuentes

¿Qué significa MCA (metros de columna de agua)?

MCA es una unidad de presión equivalente a la presión ejercida por una columna de agua de esa altura. 1 MCA ≈ 0.1 bar ≈ 9.81 kPa. Un sensor de 0-10 MCA puede medir hasta 10 metros de profundidad de agua. Esta unidad es muy común en aplicaciones de nivel porque relaciona directamente presión con altura de líquido.

¿Funciona con agua sucia o residual?

Sí, el modelo CS-PT400WH está específicamente diseñado para aguas residuales gracias a su filtro cerámico que protege el sensor de partículas, lodos y sólidos en suspensión. Es ideal para plantas de tratamiento, efluentes industriales, tanques con sedimentos y cualquier aplicación donde el agua no esté completamente limpia.

¿Qué es la salida 4-20mA y cómo se conecta?

Es una salida analógica de corriente proporcional al nivel medido. 4mA representa el nivel mínimo (0% del rango, tanque vacío) y 20mA el nivel máximo (100% del rango, tanque lleno).

Conexión 3 hilos:
- Cable rojo: Alimentación (+) 12-36 Vdc
- Cable negro: GND (-)
- Cable azul/blanco: Señal 4-20mA

Se conecta a un PLC, controlador, o indicador que lea señales 4-20mA. La alimentación puede ser de 12 a 36 Vdc.

¿Puedo pedir otro rango de medición?

Sí, aunque tenemos en stock los rangos de 4, 6, 10 y 15 MCA, podemos conseguir otros rangos bajo pedido (por ejemplo: 20, 30, 50, 100 MCA o rangos intermedios). También podemos solicitar longitudes de cable específicas. El tiempo de entrega para rangos especiales es de aproximadamente 30-45 días. Consultanos por tu aplicación específica.

¿Cómo se instala el sensor?

La instalación es simple: se sumerge el sensor verticalmente en el líquido, suspendiéndolo del cable. El sensor debe quedar a unos 10-20 cm del fondo para evitar obstrucciones y permitir que el filtro cerámico respire. Se recomienda usar un peso o lastre si hay corrientes fuertes. El cable debe protegerse del sol directo con caño o canaleta. La conexión eléctrica se realiza en la parte superior, fuera del tanque.

¿Requiere calibración?

El sensor viene calibrado de fábrica para medir nivel en agua (densidad 1 g/cm³). No requiere calibración adicional para uso en agua.

Si se utiliza con otros líquidos de densidad diferente, el nivel real se calcula mediante la fórmula: Nivel real = Presión medida / (densidad del líquido × g).

Para aplicaciones con líquidos de densidad conocida y constante, se puede ajustar la escala en el sistema de adquisición de datos o controlador para que muestre directamente el nivel correcto.

¿Se puede usar en líquidos corrosivos?

El sensor está construido en acero inoxidable 316L, que ofrece buena resistencia a corrosión. Es compatible con agua, soluciones acuosas, ácidos y álcalis débiles a moderados. Para líquidos altamente corrosivos (ácidos fuertes concentrados, solventes agresivos) consultar compatibilidad específica del material 316L con el químico en cuestión.

¿Qué precisión tiene y qué significa 0.1% Span?

La precisión de 0.1% Span significa que el error máximo es 0.1% del rango total de medición (no del valor medido).

Ejemplo práctico: En un sensor de 0-10 MCA, el error máximo es de 0.1% × 10m = 0.01m = 1cm en toda la escala. Esto es excelente precisión para aplicaciones industriales, control de procesos y facturación de líquidos.

¿Qué mantenimiento requiere?

Mantenimiento mínimo. Se recomienda inspección periódica (cada 6-12 meses según aplicación) para verificar que el filtro cerámico no esté obstruido con sedimentos. En aguas muy sucias puede requerir limpieza del filtro con agua a presión. Verificar que el cable no presente daños y que las conexiones eléctricas estén limpias y secas. En aplicaciones limpias, puede funcionar años sin mantenimiento.

¿Realizan envíos a toda Argentina?

Sí, realizamos envíos a todo el país mediante empresas de transporte de cargas, empresas de correo postal, mensajería, etc.
