Sensor de temperatura de 3 hilos con vaina de acero inoxidable, listo para conectar a un controlador, un PLC o un registrador
Una sonda PT100 —también llamada sensor PT100, termorresistencia PT100 o RTD PT100— es un sensor de temperatura con un elemento de platino que tiene 100 Ω a 0 °C y aumenta su resistencia a medida que sube la temperatura. La versión con cable lleva el elemento en la punta de una vaina de acero inoxidable AISI 316 de 6,35 mm y sale directo a un cable de 3 hilos, sin cabezal ni bornera: se conecta a cualquier instrumento con entrada PT100.

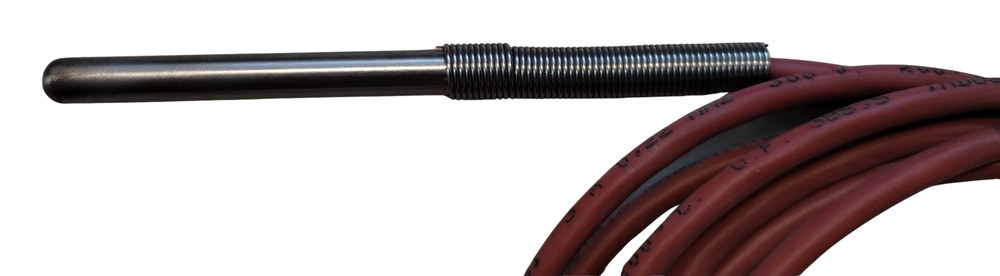

Vaina: acero inoxidable AISI 316, 6,35 × 50 mm
Cable: silicona, 3 × 0,22 mm², 2 metros, con resorte protector
A pedido: otros largos de vaina y de cable, cable de teflón o de PVC
Para otras medidas, consultanos con la temperatura de trabajo y el largo de cable que hace falta.
La PT100 es un detector de temperatura por resistencia (RTD, por su sigla en inglés). El nombre lo dice todo: Pt es platino y 100 es su resistencia en ohms a 0 °C. Cuando la temperatura sube, la resistencia sube siguiendo una curva normalizada por la norma IEC 60751: 100 Ω a 0 °C, 107,79 Ω a 20 °C y 138,51 Ω a 100 °C, alrededor de 0,385 Ω por grado.
El instrumento que lee la sonda —un controlador, un indicador, un PLC con módulo RTD o un registrador— hace circular una corriente muy chica por el elemento, mide la resistencia y la convierte en temperatura. Por eso la sonda PT100 no necesita alimentación y solo funciona conectada a una entrada PT100: no es una señal de 4-20 mA ni de tensión.
El elemento de esta sonda es de película delgada (thin film): una pista de platino depositada sobre un sustrato cerámico, de clase B. Es el tipo más usado en la industria por su tamaño chico, su buena respuesta a la vibración y su costo.
En una sonda con cable, el límite superior de temperatura lo pone el cable y no el elemento de platino. El rango de la tabla corresponde al cable de silicona; con otro cable, el rango se confirma al cotizar.
La sonda PT100 con cable se elige casi siempre por el cable, porque es la parte que primero se daña con el calor. El elemento de platino tolera más temperatura que cualquiera de las aislaciones.
Es el estándar: flexible, fácil de pasar por canaletas y prensacables, y apto de −50 a 200 °C. Cubre cámaras de frío, heladeras, agua caliente, marmitas, autoclaves y la mayoría de los procesos de la industria alimenticia.

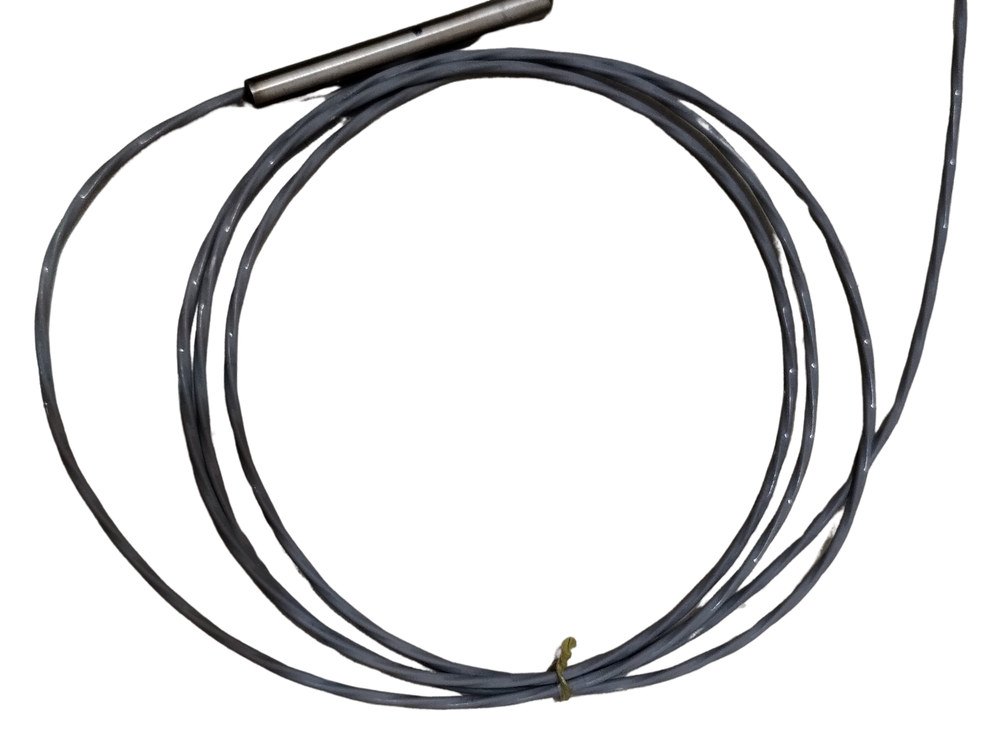

Se usa cuando el cable pasa cerca de una fuente de calor por encima de lo que tolera la silicona, o cuando puede quedar en contacto con aceites calientes, solventes o productos químicos. Es más fino y más rígido que el de silicona. El límite de temperatura se confirma al cotizar, según la aplicación.
Es la opción económica para temperatura ambiente y aplicaciones sin calor cerca del cable, como la medición en un depósito o en un ambiente climatizado.
¿La temperatura del proceso supera lo que tolera cualquier cable, o hace falta enroscar el sensor en una cañería? En ese caso el equipo indicado es el sensor PT100 con cabezal DIN y rosca a proceso: el cable queda lejos del calor, en los bornes del cabezal, y admite un transmisor 4-20 mA.
La PT100 mide resistencia, así que la resistencia de los propios cables se suma a la medición. Cada conductor de 0,22 mm² de cobre tiene unos 0,08 Ω por metro. En una conexión de 2 hilos con 2 metros de cable, ida y vuelta suman unos 0,3 Ω, que el instrumento lee como casi 1 °C de más. Con 20 metros, el error pasa los 8 °C.
En la conexión de 3 hilos, dos cables salen del mismo extremo del elemento. El instrumento mide la resistencia de ese par, que es solo cable, y la resta: el error del cable se compensa siempre que los tres conductores sean del mismo largo y la misma sección, que es lo que pasa en un cable de fábrica. Es la conexión estándar en la industria y la que aceptan casi todos los controladores y módulos de PLC.
La conexión de 4 hilos elimina por completo el efecto del cable, pero exige un instrumento con entrada de 4 hilos, que suele estar reservada a laboratorios y equipos de calibración. Para una sonda clase B, la diferencia con 3 hilos no se nota.

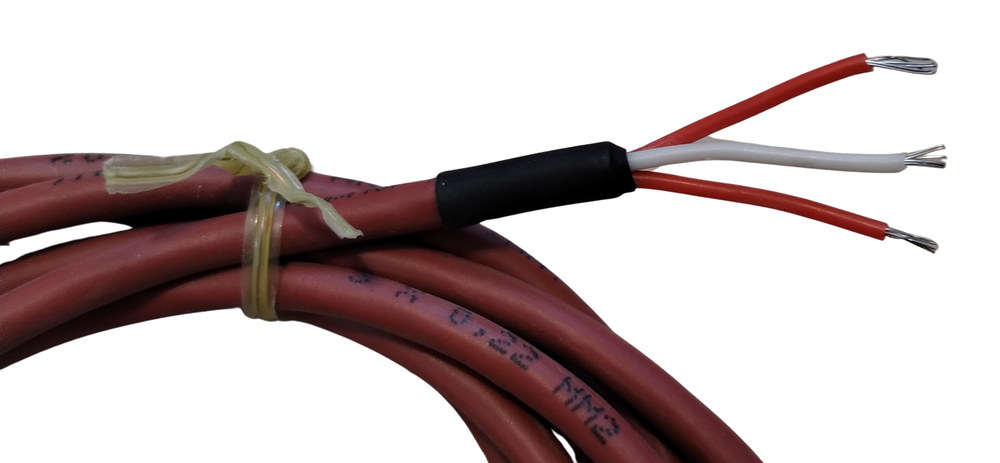

El instrumento mide la resistencia entre los dos cables del mismo color, que es solo cable, y la descuenta de la medición.
Los bornes exactos de cada cable dependen del instrumento y figuran en su manual. Si lo que se busca es leer la temperatura en un display, sin controlar nada, el equipo es un indicador de temperatura con entrada PT100; si además hay que sostener una temperatura de consigna encendiendo una resistencia o un compresor, es un controlador de temperatura Novus N1030.
Temperatura de cámaras frigoríficas, heladeras de laboratorio y freezers, leída por un controlador o un registrador.
Marmitas, pasteurizadores, fermentadores y ollas de cervecería, con la vaina sumergida en el producto.
Fabricantes de equipos que integran la sonda en la máquina: estufas, autoclaves, envasadoras y equipos de laboratorio.
Termotanques, calderas, circuitos de agua caliente y agua helada, en vaina o en contacto con el caño.
Hay casos donde la sonda estándar no es la respuesta, o donde hace falta confirmar algo antes de cotizar.
El platino mide bien a temperaturas muy bajas, pero el cable de silicona estándar está especificado desde −50 °C. Para ultracongeladores de −80 °C o criogenia, el cable se elige según la temperatura: consultanos con el valor mínimo de trabajo.
Con 3 hilos, el cable largo no agrega error mientras los tres conductores sean iguales, pero un tendido de decenas de metros junto a cables de potencia capta ruido. Si el instrumento está lejos, conviene convertir la señal a 4-20 mA cerca del sensor, con un transmisor.
La vaina es de acero inoxidable 316, pero la unión entre la vaina y el cable es el punto delicado de cualquier sonda con cable. Si la sonda va a quedar sumergida de forma permanente o se lava con hidrolavadora, consultanos el caso antes de elegir.
La sonda estándar no tiene certificación para atmósferas explosivas (ATEX ni IECEx). Para zonas clasificadas, consultanos el caso antes de elegir el equipo.
Indicanos la temperatura mínima y máxima de trabajo, dónde se instala la sonda, el largo de cable hasta el instrumento y qué equipo va a leer la señal. Con esos datos indicamos la configuración y cotizamos.
