Soluciones para ríos, arroyos, canales de riego, vertederos y canaletas de aforo
La medición de caudal en canal abierto es una necesidad típica en hidrología, riego, gestión de recursos hídricos, control de efluentes y monitoreo ambiental. Aparece cuando hay que cuantificar el volumen de agua que pasa por un punto a lo largo del tiempo: cuánta agua entra a un sistema de riego, qué caudal lleva un arroyo en distintas estaciones del año, cuánto efluente descarga una planta de tratamiento, qué capacidad real tiene un canal de conducción.
A diferencia de la medición de caudal en cañerías cerradas (donde se usan caudalímetros electromagnéticos, ultrasónicos de tiempo de tránsito o de inserción), en canal abierto la sección de paso no está confinada y la velocidad y altura del agua varían con el caudal. Por eso se utilizan métodos indirectos basados en la medición del nivel del agua y, opcionalmente, de la velocidad superficial.
En Soluciones FMK ofrecemos dos enfoques principales según las características del sitio: medición de nivel sobre una estructura de aforo calibrada (vertedero o canaleta) o medición combinada de nivel y velocidad superficial mediante un radar 3-en-1. Ambas tecnologías son sin contacto con el agua y permiten instalación remota con alimentación solar.

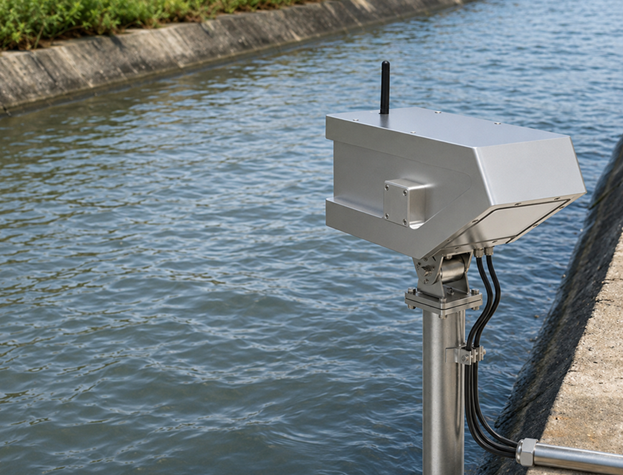

El sistema típico está compuesto por un sensor radar montado sobre el canal o estructura de aforo, un data logger que registra las mediciones, y un sistema de alimentación autónomo (panel solar + batería + regulador) alojado en un gabinete IP65. La comunicación entre sensor y registrador es por RS485 con protocolo Modbus RTU. La salida del sistema puede ser local (descarga por pendrive USB en cada visita al sitio) o remota (transmisión por WiFi, 4G o LoRa hacia una plataforma en la nube).
Sistema autónomo: el radar mide el nivel de agua, el data logger registra los datos y los entrega por USB, WiFi, 4G o LoRa según la solución elegida.
Existen dos formas principales de medir caudal en canal abierto, cada una adecuada para distintos tipos de sitio. La elección depende de si existe (o se puede construir) una estructura de aforo calibrada en el lugar.
Es el método más preciso y utilizado cuando hay un vertedero o canaleta instalada en el canal. El sensor radar mide únicamente el nivel del agua sobre la estructura. El caudal se calcula aplicando la fórmula o curva H-Q correspondiente a la geometría del aforador.
Funciona porque la geometría calibrada del aforador establece una relación matemática conocida entre la altura del agua y el caudal que pasa por la sección.

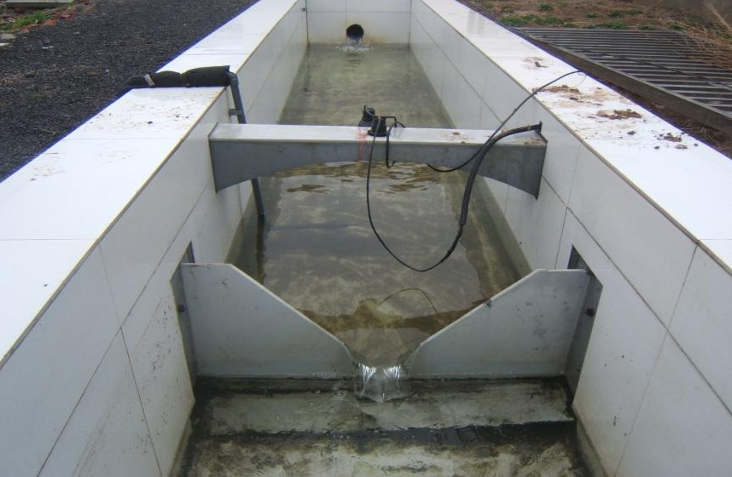

Vertedero triangular V-Notch 90°:

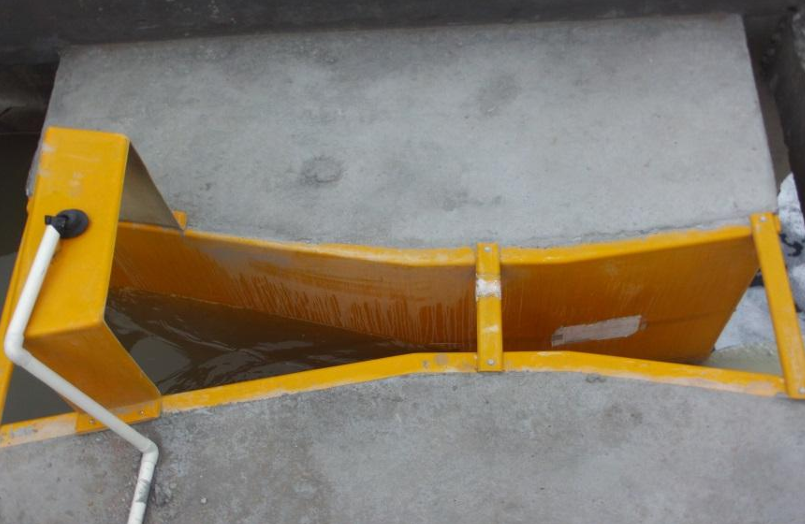

Canaleta Parshall (según ASTM D-1941):
En la práctica, el cálculo se aplica como post-proceso sobre los datos descargados del data logger, en una planilla de cálculo. Si el sistema es de monitoreo remoto, la fórmula se aplica directamente en la plataforma para mostrar el caudal en tiempo real.

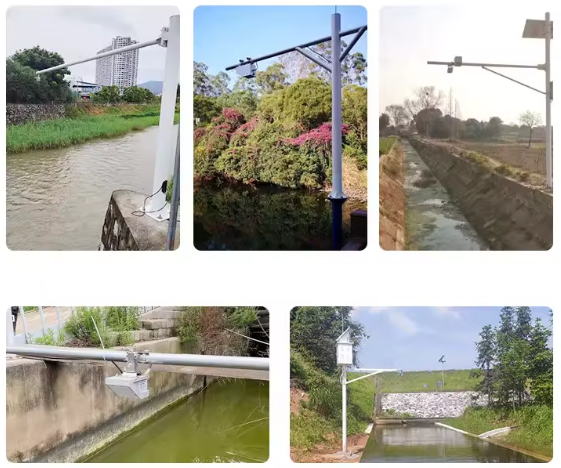

Para canales sin estructura de aforo —típicamente ríos y arroyos en estado natural, o canales de gran sección donde construir un vertedero o canaleta no es viable— existen sensores radar que combinan en un solo equipo la medición de nivel y de velocidad superficial del agua. El caudal se calcula internamente mediante el método velocidad-área: Q = V × A, donde V es la velocidad media estimada a partir de la velocidad superficial medida y A es el área transversal del canal calculada a partir del nivel y la geometría conocida del lecho.
Este tipo de equipo entrega directamente las tres variables (nivel, velocidad, caudal), sin necesidad de cálculos externos ni estructuras de aforo. Requiere conocer previamente la geometría del canal (perfil del lecho) para configurar el cálculo del área.
| Característica | Radar de nivel + estructura de aforo | Radar 3-en-1 (nivel + velocidad + caudal) |
|---|---|---|
| Variables medidas | Sólo nivel | Nivel, velocidad superficial y caudal |
| Cálculo de caudal | Externo (fórmula H-Q o curva del aforador) | Interno (velocidad × área) |
| Requiere estructura de aforo | Sí (vertedero, canaleta Parshall, etc.) | No |
| Frecuencia radar típica | 77-80 GHz | 24 GHz (nivel) + 24 GHz Doppler (velocidad) |
| Precisión de nivel | ±1 mm | ±2 mm |
| Precisión de velocidad | — | ±0,5 cm/s (rango 0,03 a 20 m/s) |
| Rango de medición de nivel | 0,15 a 65 m | 0,02 a 40 m |
| Comunicación | RS485 Modbus | RS485, RS232, 4-20 mA, 4G, LoRa (según versión) |
| Costo relativo | Más económico | Significativamente más alto |
| Ideal para | Canales con aforador instalado o construible. Riego, efluentes, hidrología en sitios preparados. | Ríos y arroyos en estado natural, canales grandes sin posibilidad de aforador, monitoreo de crecidas. |
Independientemente del enfoque tecnológico elegido, el sistema puede armarse con distintas modalidades de comunicación y registro según las características del sitio:
El registrador almacena las mediciones en memoria interna (típicamente 100.000+ registros) y los datos se descargan en cada visita al sitio mediante pendrive USB en formato CSV. Es la opción más robusta y económica para sitios remotos sin conectividad celular ni infraestructura (alta cordillera, zonas rurales sin cobertura). No requiere abono mensual. Desventaja: los datos no son accesibles en tiempo real.
Indicado cuando el sistema se integra a una infraestructura industrial existente (planta de tratamiento, estación de bombeo). El radar entrega 4-20 mA proporcional al nivel y un PLC o controlador local realiza el cálculo de caudal y muestra el valor en pantalla, lo registra y lo integra al SCADA de la planta.
Para sitios con cobertura, los datos se transmiten en tiempo real a una plataforma en la nube. El usuario accede desde cualquier navegador o app móvil, recibe alarmas por desvíos (caudal mínimo, máximo, crecida) y exporta reportes históricos. Ver más en nuestra solución de data loggers WiFi/4G.
Indicado para redes de múltiples estaciones distribuidas en una zona amplia (cuencas, sistemas de riego, redes hidrológicas) donde no llega 4G pero se puede instalar un gateway LoRaWAN central. Bajo consumo, alcance de varios kilómetros, ideal para alimentación 100% solar.
Un sistema completo de medición de caudal en canal abierto se arma con los siguientes componentes, ajustables según el caso:
Cada sitio tiene particularidades: geometría del canal, rango de caudal, conectividad disponible, exigencias regulatorias. Cotizamos el sistema completo según los requerimientos específicos de tu aplicación.
